架桥机

起重机械设备

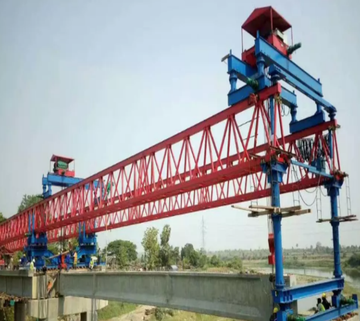

架桥机（launching machine），[1]是将预制钢筋混凝土(或预应力混凝土)梁片，吊装在桥梁支座(桥墩)上的专用施工机械。[3]
1953年，中国产悬臂架梁式65-53型架桥机在山海关桥梁厂验收出厂。[1]1994年，JQ130架桥机诞生，在中国首次实现“空中移梁，一次到位”，T梁架设效率提升25%。2018年，JQ1000架桥机顺利架设，标志高铁1000吨级架运装备研制成功。[2]2022年1月18日，世界首台桩梁一体架桥机“共工号”由中国中铁科工集团研制成功，实现桥梁建造完全装配化施工。[5]架桥机主要组成部分包括主体结构、天车系统、过孔系统和动力系统。[1]架桥机可分为单梁式架桥机、双悬臂式架桥机、双梁式架桥机等类型。[4]

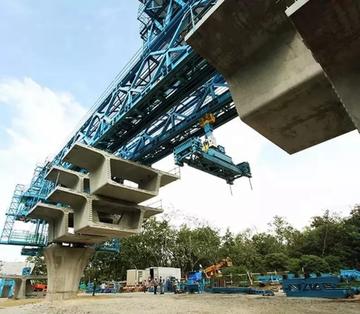

架桥机作为架梁施工的大型专用机械设备，被广泛应用在各种地形气候条件下的城市高架、轨道交通以及桥梁工程中。[6]代表的架桥机型号有陆吾号、越海号、共工号等。[2]

历史沿革

1953年，中国产悬臂架梁式65-53型架桥机在山海关桥梁厂验收出厂。[1]该架桥机由山海关桥梁厂（现在的中铁山桥）在苏联专家支持下研制，起重量65吨、可架设16米梁的悬臂架桥机。[2]1958年至1959年，分片架设再合成的130吨/32米钢筋混凝土梁的悬臂架梁式130-58型和130-59型架桥机先后制成投入使用。[1]
