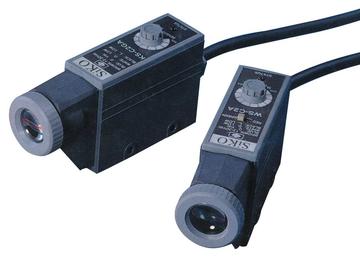

光学传感器是一种基于光学原理进行测量的传感器,具有非接触、非破坏性测量的特点,同时具备高速传输能力,能够实现遥测和遥控功能。这种传感器的应用领域广泛,包括航空航天、国防科研、信息产业等多个行业。光学传感器的主要用途是对目标物体是否存在进行检测,也可用于多种工业自动化、汽车电子和零售自动 化的运动检测[1]。 原理
光学传感器的工作原理是通过LED光源和CCD摄像头来捕捉和分析目标物体的信息。当手指按压在玻璃平面上时,LED光源会以一定角度照射玻璃,CCD摄像头则负责接收从玻璃表面反射回来的光线[2]。由于指纹的脊线和谷线对光线的反射特性不同,导致在CCD摄像头捕获的图像中,对应于脊线的部分颜色较深,而对应于谷线的部分颜色较浅[3]。
特点
光学传感器具有多个显著特点,其中包括低功耗架构、支持表面贴装技术生产、自动调整省电模式以延长电池使用寿 命、高速移动检测可达20英寸/秒(ips)和8g。此外,光学传感器还能够自动调整帧读取率以获得最佳性能,提供移动检测引脚输出,并内置振荡电路,无需外部时钟输入。用户可以选择500或1,000cpi的分辨率,其工作电压范围为2.7伏特至3.6伏特。光学传感器采用四线式串行连接端口,并且采用了Pb-Free环保无铅封装,符合RoHS标准的要求。
