游标卡尺

测量长度、内外径、深度的量具

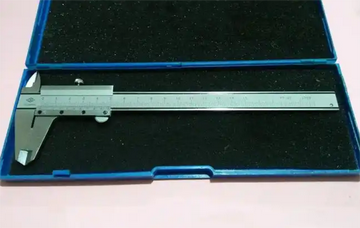

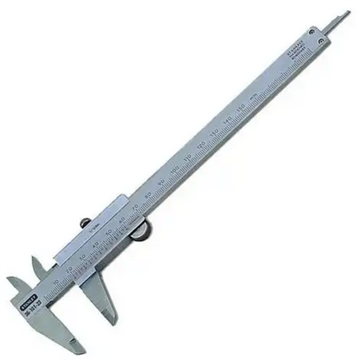

游标卡尺（Vernier Calliper），是一种测量长度、内外径、深度的量具。游标卡尺主要由主尺和游标尺组成，并分别有内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。[5]在主尺的尾端有一个深度尺，可以用来测量孔深。[6]
最早的游标卡尺可以追溯至公元1世纪初，中国的新莽时期就已经发明游标卡尺并在生产中开始应用。[7]最具现代测量价值的游标卡尺一般认为是由法国人约尼尔·比尔（Pierre Vernier）在1631年发明的。1851年由美国Brown&Sharpe公司将Nonuth及Vernier两个构想制造出第一支游标卡尺，后由德国Masuer兵工厂加以改良制造，是工程上应用最广的量具。[8]1972年，瑞士TRIMOS公首次研制成功容栅测长系统，之后大规模CMOS电路的出现使容栅在游标卡尺获得了应用，这就是数显卡尺的雏形。[9]1973年春，瑞士“特萨（TESA）工具公司”研制出了该公司的一款带表卡尺，其指示表最小读数值为0.02毫米。[10]随着技术的不断发展，游标卡尺逐渐向自动化、集成化和智能化方向发展。[11]
游标卡尺按显示方式可分为机械卡尺、带表卡尺、数显卡尺，[7]按结构分为单面卡尺、双面卡尺、三用卡尺，[12]按用途可分为长度卡尺、深度卡尺、高度卡尺以及齿厚卡尺。[13][14]具有结构简单、使用方便、精度中等和测量尺寸范围大等特点。[15]游标卡尺主要应用于车间现场做低精度测量，[16]同时在建筑或者工业中应用比较多。[2]

发展历史

中国出土的青铜卡尺
