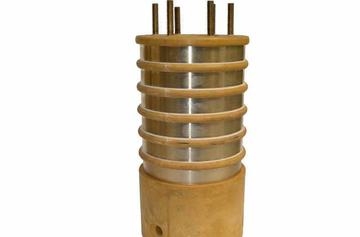

滑环,也叫集电环,是装在电机转轴上的相互绝缘的铜环或钢环[1]。 滑环分为正、负两个环,一般用耐磨的锻钢制成[2]。其主要由以下几部分组成:传导设备操作与控制信号的低压环、供应X线球管与变压器电源的电源环和向探测器输入输出数据的数据环。依照电源环上的电压不同,又分为低压滑环和高压滑环[3]。 基本简介
滑环,也称做旋转电气接口、电气旋转关节,可用于任一要求无限制连续旋转时从固定结构到旋转结构传输电源和数据信号的电统中。
利用导电部件的滑动或滚动接触、静电耦合或电磁耦合,在天线座架转动部件与静止部件之间传递电信号和电能的装置。在转动部件上有驱动元件、测量元件和控制元件,必须从机房向它们输送控制信号和提供电源。这就需要各种滑环组件来传输信号和能量。有的雷达需要转动连接的线路多达百条以上。滑环组件根据传输信号的频率高低可分为:低频滑环、中频滑环和高频转动铰[jiǎo]链。滑环通常仅指前两种。滑环组件的电性能指标是:绝缘电阻、接触电阻、介质强度和串扰。对于中频滑环,因为频率较高还要考虑屏蔽、阻抗匹配、噪声电压等。在结构设计上首先要保证接触可靠,保证所有的线路连续接通。因此,要求电刷所用材料的导电性能良好,对滑环的压强要适当,滑环的偏心和晃动量小、耐磨性好、摩擦力矩小、便于维护。
