接触器

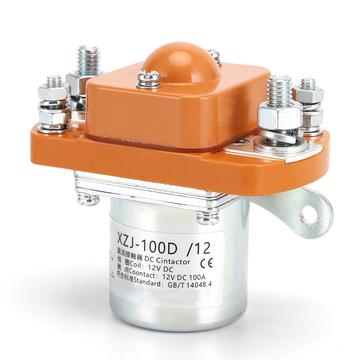

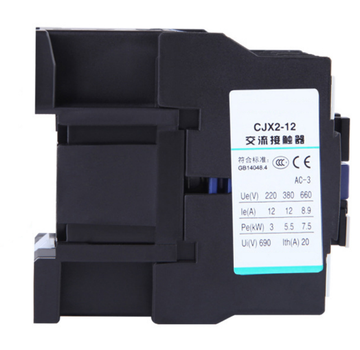

分为交流接触器和直流接触器
接触器（contactor）是在外界输入信号下，利用电磁力使触点打开或闭合，从而自动接通或断开带有负载主电路（如电动机）的自动控制电器。[1]适用于频繁操作、远距离控制强电流电路，并具有低压释放的保护性能、工作可靠、寿命长和体积小等优点。是继电器接触器控制系统中最重要和常用的元件之一。[1]
接触器由电磁系统、触头系统、灭弧系统、释放弹簧及基座等几部分构成[3]通常分为交流接触器和直流接触器两种。基本参数有主触点的额定电流、主触点允许切断电流、触点数、线圈电压、操作频率、机械寿命和电寿命等。[4]广泛应用于航天、航空、兵器、船舶、电子等系统装备中。[2]

工作原理

接触器的工作原理是利用电磁铁吸力及弹簧反作用力配合动作，使触头接通或断开。当吸引线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。当线圈断电时，磁力消失，在弹簧反作用力的作用下，衔铁回到原来位置，也就使触头恢复到原来状态。下图为接触器的结构原理图，动断触头（常闭触头）1和动合触头（常开触头）2在通电前在弹簧3作用下，分别处于闭合和打开状态。当线圈5得电后，产生磁场并由静铁芯6将动铁芯（衔铁）4吸住，与动铁芯连接的触头立即进人相反的状态，即常开触头闭合常闭触头断开。[3]
接触器结构
原理图
