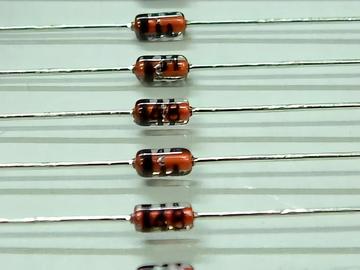

开关二极管,是半导体二极管的一种,是为在电路上进行"开"、"关"而特殊设计制造的一类二极管。它由导通变为截止或由截止变为导通所需的时间比一般二极管短,常见的有2AK、2DK等系列,主要用于电子计算机、脉冲和开关电路中。[1] 工作原理
半导体二极管导通时相当于开关闭合(电路接通),截止时相当于开关打开(电路切断),所以二极管可作开关用,常用型号为1N4148。
由于半导体二极管具有单向导电的特性,在正偏压下PN结导通,在导通状态下的电阻很小,约为几十至几百欧;在反向偏压下,则呈截止状态,其电阻很大,一般硅二极管在10ΜΩ以上,锗管也有几十千欧至几百千欧。 利用这一特性,二极管将在电路中起到控制电流接通或关断的作用,成为一个理想的电子开关。
