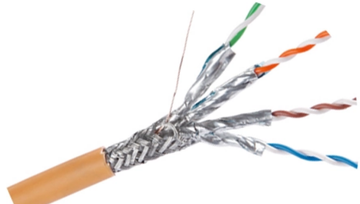

屏蔽双绞线(英语:ShieldedTwistedPair,STP),是一种广泛用于数据传输的铜质双绞线。双绞线可分为非屏蔽双绞线(UTP:UnshildedTwistedPair)和屏蔽双绞线(STP:ShieldedTwistedPair)两种类型。在物理结构上,屏蔽双绞线比非屏蔽双绞线多了全屏蔽层和/或线对屏蔽层,通过屏蔽的方式,减少了衰减和噪音,从而提供了更加洁净的电子信号,和更长的电缆长度,但 是屏蔽双绞线价格更加昂贵,重量更重并且不易安装。 定义
双绞线由四组两条一对地互相缠绕并包装在绝缘管套中的铜线所组成,多对双绞线包装在一起时,常常对各对双绞线进行颜色编码。模拟、数字和以太网等不同用途需要多对不同双绞线。四对不同颜色的传输线互相缠绕,每对相同颜色的线传递著来回两方向的电脉冲,这样的设计是利用了电磁感应相互抵销的原理来屏蔽频率小于30Mhz的电磁干扰。对于高于30Mhz的电磁干扰,通常考虑采用屏蔽的方式来进行防护,因此有了屏蔽双绞线。 屏蔽双绞线根据屏蔽方式的不同,屏蔽双绞线又分为两类,即STP(ShieldedTwisted-Pair)和FTP(FoilTwisted-Pair)。
STP是指每条线都有各自屏蔽层的屏蔽双绞线,而FTP则是采用整体屏蔽的屏蔽双绞线。需要注意的是,屏蔽只在整个电缆装有屏蔽装置,并且两端正确接地的情况下才起作用。所以,要求整个系统全部 是屏蔽器件,包括电缆、插座、跳线和配线架等,同时建筑物需要有良好的地线系统。但是在实际施工时,很难全部接地。在正常良好接地情况下,屏蔽系统抵制外界耦合噪音的能力是非屏蔽系统的100-1000倍,即使在屏蔽层没有接地或接地不良的情况下,屏蔽布线系统抵御能力仍然可为非屏蔽布线系统的10倍以上。
