轧辊

使金属产生连续塑性变形的工具

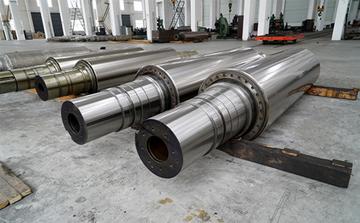

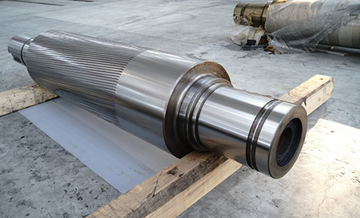

轧辊[gǔn]是轧机中直接完成轧制变形的部件。通常由辊身、辊颈和接头三部分组成。轧辊材料常用冷硬铸铁、铸钢、锻钢或合金钢，有时也采用球墨铸铁或硬质合金等。[1]
轧辊也是轧钢机的主要部件。轧辊的尺寸结构、材质、使用、维护在相当大的程度上决定了轧机的技术水平。轧辊既是轧机设计的重要内容，也是组织生产中的主要管理对象。[2]

发展简史

轧辊的品种和制造工艺随冶金技术的进步和轧钢设备的演变而不断发展。中世纪轧制软的有色金属时使用强度低的灰铸铁轧辊。18世纪中叶英国掌握了轧制钢板用的冷硬铸铁轧辊的生产技术。19世纪下半叶欧洲炼钢技术的进步要求轧制更大吨位的钢锭，无论是灰铸铁或冷硬铸铁轧辊的强度均已不能满足要求。含碳量为0.4%～0.6%普通铸钢轧辊相应诞生。重型锻压设备的出现更使这种成分的锻造轧辊的强韧性得到进一步提高。20世纪初期合金元素的使用和热处理的引入显著改善铸钢和锻钢热轧辊和冷轧辊的耐磨性和强韧性。热轧板带用的铸铁轧辊中加入钼[mù]后改善了轧材的表面质量。冲洗法复合浇注明显提高了铸造轧辊的芯部强度。
轧辊中大量使用合金元素是在第二次世界大战以后，这是轧钢设备朝着大型化、连续化、高速化、自动化发展以及轧材强度提高、变形抗力加大后对轧辊性能提出更高要求的结果。这段时期中先后出现了半钢轧辊以及球墨铸铁轧辊。20世纪60年代以后又研制成功了粉末碳化钨轧辊。70年代初期在日本和欧洲广泛推广的轧辊的离心铸造技术、差温热处理技术等使板带轧辊的综合性能显著改善。复合高铬铸铁轧辊也成功地用于热带轧机上。同期，锻造白口铁和半钢轧辊在日本得到应用。80年代欧洲又推出高铬钢轧辊及超深淬[cuì]硬层的冷轧辊以及用于小型型钢及线材精轧的特殊合金铸铁轧辊。当代轧钢技术的发展促使更高性能轧辊的开发研制。采用离心铸造法和新的复合方法如连续浇注复合法（CPC法）、喷射沉积法（Osprey法）、电渣焊法以及热等静压法生产的芯部为强韧性好的锻钢或球墨铸铁、外层为高速钢系列的复合轧辊以及金属陶瓷轧辊已分别在欧洲、日本新一代型材、线材、带钢轧机上得到应用。
