差压变送器

自平衡检测仪表
差压变送器（Differential Pressure Transmitter，简称DPT）是一种用于检测生产过程中流体参数的现场仪表，可测量流量、差压、压力、液位、密度等参数。由于常用于恶劣环境下的高温、低温、腐蚀、振动等条件，对于精确度、稳定性和可靠性要求极高。[1]
差压变送器的工作原理是利用双侧导压管的差压作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件，将测得的差压信号转换为相应的电信号并输出。这一过程确保了传感器与被测介质直接接触，能够准确地传递差压信息给转换器，最终输出标准电信号。[2]
差压变送器有三种主要的测量方式：一是结合节流元件，利用节流元件前后产生的差压值来测量液体流量；二是利用液体自身重力产生的压力差，测量液体的高度；三是直接测量不同管道或罐体液体的压力差值。[2]这些测量方式使差压变送器在实际应用中能够广泛用于流量、液位、压力等参数的监测和控制，尤其在核反应堆等领域具有重要意义。[3]

简介

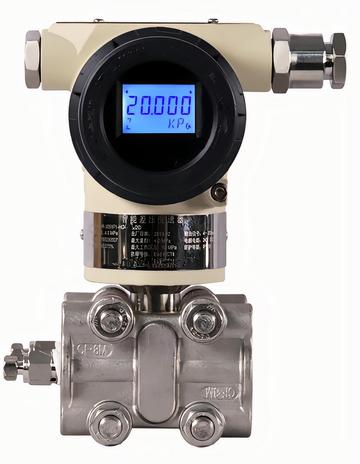

差压变送器用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。它用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。图封面为国产品牌的3051差压变送器。
