铁氧体磁芯

用于高频变压器制造的导磁材料

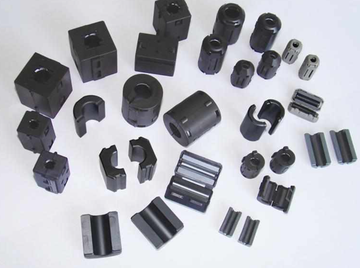

铁氧体磁芯（ferrite core），也简称铁芯，是一种高频导磁材料，主要用于高频变压器（如开关电源，行输出变压器等），高频磁环（抗干扰用）等，以增大导磁率，提高电感品质因素。铁氧体磁芯的特点是其高磁导率以及低电导率，有助于避免涡电流的产生。在高频应用中，铁氧体的损失较低，因此常用于射频变压器、开关模式电源的电感元件、以及交流无线电接收机中的铁芯环形天线。

简介

铁氧体磁芯是主要由铁(Fe)，锰(Mn)，和锌(Zn)3种金属元素组成，通常被称为锰锌铁氧体。环形铁氧体磁芯由于没有气隙，且截面积一致，因此磁效应很高。
铁氧体磁环有非常多的规格尺寸，根据磁环的材质的不同，可供选择，而且可以使用不同的涂层简化绕制并提高击穿电压。
铁氧体磁芯是由致密匀质的陶瓷结构非金属磁性材料制成，有低矫顽力，亦称为软磁铁氧体。它由氧化铁(Fe2O3)和一种或几种其他金属（例如锰，锌，镍[niè]，镁）的氧化物或碳酸盐化合物组成。铁氧体原料通过压制，后经1300度C高温烧结，最后通过机器加工制成满足应用需求的成品磁芯，相比于其他类型的磁性材料，铁氧体的优点是磁导率很高，并且在广泛的频率范围内具有高电阻和涡流损耗小等优势。这些材料特性使得铁氧体成为制造高频变压器，宽带变压器，可调电感器和其他从10kHz到50MHz的高频电路等应用的理想材料。
